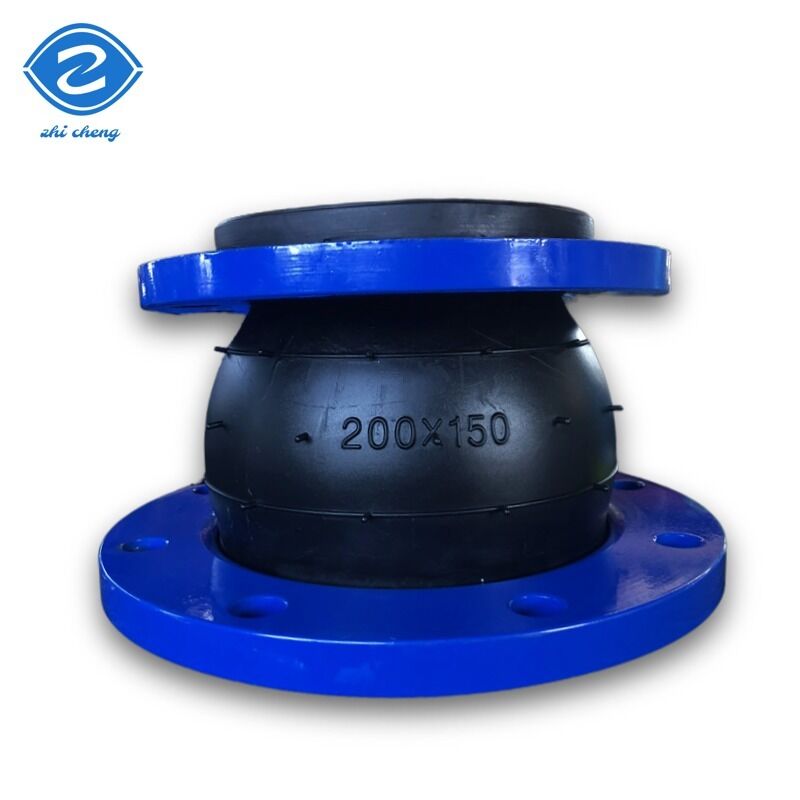

Couplings en caoutchouc à réducteur concentrique flexible en acier au carbone Pn16 résistant aux huiles et aux acides
Un joint d'expansion en caoutchouc concentrique mais de taille différente est un élément de compensation flexible utilisé pour connecter
Les lignes centrales de ses deux brides coïncident (concentriques), mais les diamètres sont différents
Il compense le déplacement par le corps en caoutchouc.
Principales caractéristiques:
- Bonne élasticité pour la réduction des vibrations et du bruit
- Connexion de la bride SS304
- Conception de soufflets d'expansion en caoutchouc à sphère unique
Pourquoi choisir les produits ZHICHENG?
- Service en ligne 24 heures sur 24 - support à tout moment, n'importe où
- Inspection de qualité à 100% avant expédition
- Une forte capacité de production et un contrôle de qualité strict
Caractéristiques du matériau
| Je ne veux pas. |
Nom |
Matériel |
| 1 |
En caoutchouc extérieur/intérieur |
Il est également possible d'utiliser des matériaux de haute qualité pour la fabrication de produits de base. |
| 2 |
Cadre |
Tissus de fils de nylon |
| 3 |
Anneaux sous pression |
Fil de fer métallique |
| 4 |
Les pièces de rechange |
Acier au carbone galvanisé, fer ductile peint, acier inoxydable, etc. |
Conditions de fonctionnement
| Paramètre |
Valeur |
| Température de fonctionnement |
-15°C à 80°C (-30°C à 150°C) |
| Pression de travail |
6 à 40 barres (PN6-PN40) |
| Pression d'essai |
1.5 fois la pression de travail |
| Pression d'explosion |
2 fois la pression de travail |
| Les supports applicables |
L'air, l'eau, les eaux usées, l'eau de mer, l'acide, l'alcali, le pétrole, etc. |
Principales dimensions de la connexion
| Diamètre nominal |
Longueur (mm) |
Déplacement axial (mm) |
Le mouvement horizontal (mm) |
L'angle de déformation (a1+a2)° |
Longueur spéciale (mm) |
| 32 centimètres |
95 |
9 |
6 |
15° |
Le montant de l'aide est fixé à: |
| 40 centimètres |
95 |
10 |
6 |
15° |
Le montant de l'aide est fixé à: |
| 50 (2") |
105 |
10 |
7 |
15° |
Le montant de l'aide est fixé à: |
| 65 centimètres |
115 |
13 |
7 |
15° |
Le montant de l'aide est fixé à: |
| 80 (3 pouces) |
135 |
15 |
8 |
15° |
Le montant de l'aide est fixé à: |
| 100 (4 pouces) |
150 |
19 |
10 |
15° |
Le montant de l'aide |
| 125 pouces |
165 |
19 |
12 |
15° |
Le montant de l'aide est fixé à: |
| 150 (6") |
180 |
20 |
12 |
15° |
Le montant de l'aide est fixé à: |
| 200 (8 pouces) |
210 |
25 |
16 |
15° |
Le montant de l'aide est fixé à: |
| 250 pouces (10") |
230 |
25 |
16 |
15° |
Le montant de l'aide est fixé à: |
| 300 (12") |
245 |
25 |
16 |
15° |
Le montant de l'aide est fixé à: |
Remarque: la gamme de tailles de DN25-3000 sont toutes disponibles, la taille et la longueur spéciales peuvent également être personnalisées.
Veuillez nous contacter pour les données exactes.
Description du produit
Les joints d'expansion en caoutchouc sont constitués de caoutchouc intérieur et extérieur, de couche de cordon et de fil d'acier,
qui sont vulcanisés puis combinés avec des brides métalliques ou des manches lâches de joints parallèles.
Il est largement utilisé dans divers systèmes de pipelines.
Les joints de dilatation en caoutchouc permettent des mouvements à quatre voies, et ils sont moulés à partir de
Cette conception réduit les vibrations et le bruit, et compense
l'expansion et la contraction thermiques provoquées par un changement de température.
Production
ZHICHENG a un système de contrôle de qualité strict, des processus de production standardisés,
et des tests d'usine standardisés pour s'assurer que chaque produit répond aux exigences du client
et offre des performances de haute qualité.
Emballage et expédition
Emballage
- Emballage intérieur: film plastique avec boîtes en carton
- Emballage extérieur: boîtiers en bois (généralement de 1100 mm × 1100 mm × 1100 mm)
Transport aérien
Transport: par voie maritime ou aérienne.
Installation du produit
Nous fournissons des instructions d'installation complètes, des notes et des directives d'entretien avec chaque commande.
Vous trouverez ci-dessous un exemple d'installation d'un joint d'expansion en caoutchouc DN1800.
