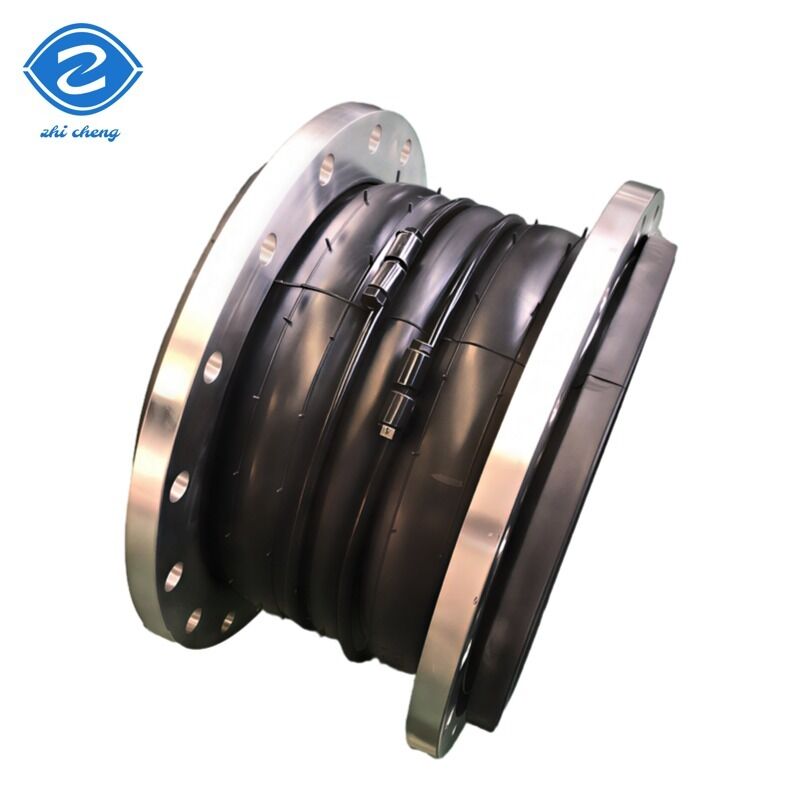

Joint de dilatation en caoutchouc à double sphère SS304
Henan Province Zhicheng Valve & Fittings Manufacturing Co.
Notre mission : Se concentrer sur les détails des produits, stimuler l'innovation et répondre aux besoins des utilisateurs.
Nos valeurs : Intégrité et normalisation, coopération et gagnant-gagnant
Le joint de dilatation à double arche est fabriqué avec un matériau composite élastique moulé avec précision, renforcé par plusieurs couches
de nylon. La conception en arche permet un écoulement fluide et sans turbulence des fluides, ce qui le rend adapté à la manipulation de fluides de procédé
contenant des solides en suspension.
Spécifications du produit
Composition des matériaux
| N° |
Composant |
Matériau |
| 1 |
Caoutchouc extérieur/intérieur |
NR, NBR, EPDM, SBR, BR, etc. |
| 2 |
Cadre |
Tissu de carte en nylon |
| 3 |
Anneau pressurisé |
Toron de fil d'acier |
| 4 |
Bride |
Acier au carbone Q235, acier inoxydable 304, etc. |
Conditions techniques
| Paramètre |
Type 1 |
Type 2 |
Type 3 |
| Pression de service (Kg f/cm²) |
1.0(10) |
1.6(16) |
2.5(25) |
| Pression d'éclatement (Kg f/cm²) |
2.0(20) |
3.0(30) |
4.5(45) |
| Valeur de vide (mmHg) |
2.0(20) |
86.7(650) |
100(750) |
| Température applicable |
-15℃ ~ +80℃ (-30℃~+150℃ spécial) |
| Milieux applicables |
Air, air comprimé, eau, eau de mer, eau chaude, huile, acide et alcali, etc. |
Dimensions principales de raccordement
| Diamètre nominal (DN) |
Longueur |
Déplacement axial |
Déplacement horizontal |
Angle de déflexion |
| 32 mm (1¼") |
95 mm |
Extension : 6 mm, Compression : 9 mm |
9 mm |
15° |
| 40 mm (1½") |
95 mm |
Extension : 6 mm, Compression : 10 mm |
9 mm |
15° |
| 50 mm (2") |
105 mm |
Extension : 7 mm, Compression : 10 mm |
10 mm |
15° |
| 65 mm (2½") |
115 mm |
Extension : 7 mm, Compression : 13 mm |
11 mm |
15° |
| 80 mm (3") |
135 mm |
Extension : 8 mm, Compression : 15 mm |
12 mm |
15° |
| 100 mm (4") |
150 mm |
Extension : 10 mm, Compression : 19 mm |
13 mm |
15° |
| 125 mm (5") |
165 mm |
Extension : 12 mm, Compression : 19 mm |
13 mm |
15° |
| 150 mm (6") |
180 mm |
Extension : 12 mm, Compression : 20 mm |
14 mm |
15° |
| 200 mm (8") |
210 mm |
Extension : 16 mm, Compression : 25 mm |
22 mm |
15° |
| 250 mm (10") |
230 mm |
Extension : 16 mm, Compression : 25 mm |
22 mm |
15° |
| 300 mm (12") |
245 mm |
Extension : 16 mm, Compression : 25 mm |
22 mm |
15° |
| 350 mm (14") |
255 mm |
Extension : 16 mm, Compression : 25 mm |
22 mm |
15° |
| 400 mm (16") |
255 mm |
Extension : 16 mm, Compression : 25 mm |
22 mm |
15° |
| 450 mm (18") |
255 mm |
Extension : 16 mm, Compression : 25 mm |
22 mm |
15° |
| 500 mm (20") |
255 mm |
Extension : 16 mm, Compression : 25 mm |
22 mm |
15° |
| 600 mm (24") |
260 mm |
Extension : 16 mm, Compression : 25 mm |
22 mm |
15° |
| 700 mm (28") |
260 mm |
Extension : 16 mm, Compression : 25 mm |
22 mm |
15° |
| 800 mm (32") |
260 mm |
Extension : 16 mm, Compression : 25 mm |
22 mm |
15° |
| 900 mm (36") |
260 mm |
Extension : 16 mm, Compression : 25 mm |
22 mm |
15° |
| 1000 mm (40") |
260 mm |
Extension : 18 mm, Compression : 26 mm |
24 mm |
15° |
| 1200 mm (48") |
260 mm |
Extension : 18 mm, Compression : 26 mm |
24 mm |
15° |
| 1400 mm (56") |
350 mm |
Extension : 20 mm, Compression : 28 mm |
26 mm |
15° |
| 1600 mm (64") |
350 mm |
Extension : 25 mm, Compression : 35 mm |
30 mm |
10° |
| 1800 mm (72") |
350 mm |
Extension : 25 mm, Compression : 35 mm |
30 mm |
10° |
| 2000 mm (80") |
420 mm |
Extension : 25 mm, Compression : 35 mm |
30 mm |
10° |
| 2200 mm (88") |
420 mm |
Extension : 25 mm, Compression : 35 mm |
30 mm |
10° |
| 2400 mm (96") |
420 mm |
Extension : 25 mm, Compression : 35 mm |
30 mm |
10° |
| 2600 mm (104") |
450 mm |
Extension : 25 mm, Compression : 35 mm |
30 mm |
10° |
| 2800 mm (112") |
450 mm |
Extension : 25 mm, Compression : 35 mm |
30 mm |
10° |
| 3000 mm (120") |
500 mm |
Extension : 25 mm, Compression : 35 mm |
30 mm |
10° |
Pour un devis rapide, veuillez fournir :
- Type de fluide circulant dans le joint de dilatation en caoutchouc (eau, huile, etc.)
- Diamètre nominal du joint de dilatation en caoutchouc
- Type de joint de dilatation en caoutchouc (forme égale ou réductrice)
- Matériau du caoutchouc et de la bride (EPDM, acier inoxydable, etc.)
- Norme de bride (ANSI, DIN, etc.)
- Pression nominale (150 lb ou 300 lb)
- Longueur de la sphère en caoutchouc
- Quantité totale requise
Principaux avantages
Résistance supérieure à la pression
La structure sphérique avec une conception renforcée offre une stabilité exceptionnelle contre la pression interne
Absorption des vibrations et du bruit
Excellente absorption des vibrations, du bruit et des chocs
Compensation de mouvement flexible
Compense l'allongement, la compression, le mouvement latéral et angulaire
Classification des produits
Plusieurs catégories disponibles pour répondre aux diverses exigences d'application
Emballage et livraison
Options d'expédition :
- FedEx/DHL/UPS/TNT pour les échantillons (Porte-à-porte)
- Par avion ou par mer pour les marchandises en lots (LCL/FCL)
- Réception à l'aéroport/au port disponible
- Transitaires spécifiés par le client acceptés
- Méthodes d'expédition négociables
Foire aux questions
Pouvez-vous fabriquer le produit selon les exigences du client ?
Oui, nous pouvons fabriquer selon vos exigences exactes.
Quelles sont vos conditions de paiement ?
T/T (acompte de 30 %, solde de 70 % avant la livraison), L/C à vue.
Où se trouve votre port de chargement le plus proche ?
Shanghai, Qingdao ou Tianjin, Chine.
Comment pouvez-vous garantir la qualité ou toute garantie ?
En cas de problèmes de qualité lors de l'utilisation, les produits peuvent être retournés ou traités selon les demandes des consommateurs.
Acceptez-vous les commandes de petites quantités ?
Oui, nous acceptons les commandes de petites quantités.
Quels sont vos délais d'expédition et de livraison ?
Par mer ou par air. Normalement, 7 à 14 jours pour la livraison, selon la quantité commandée.
