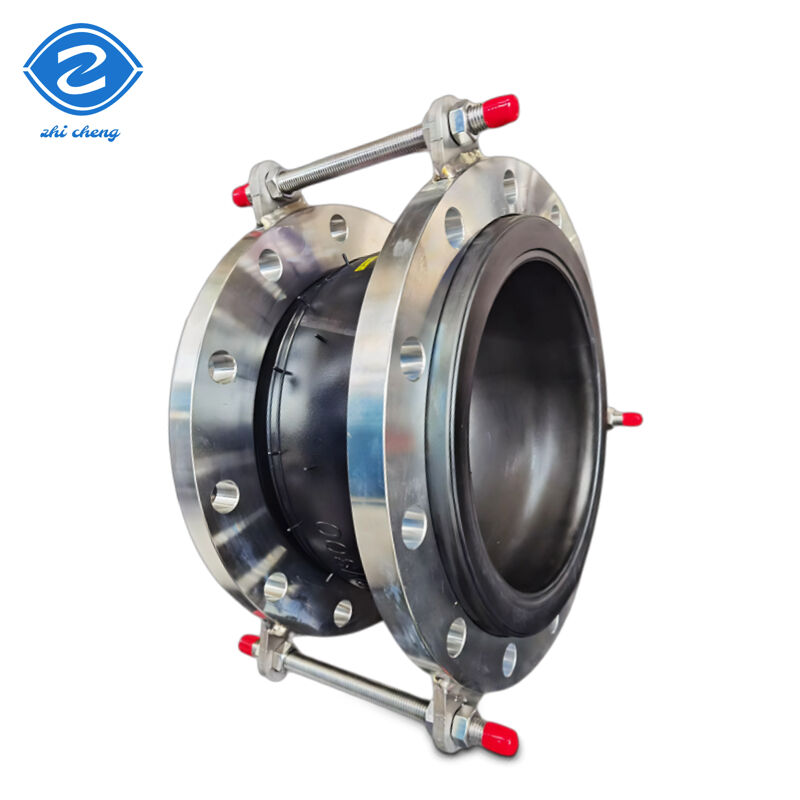

Joint d'expansion en caoutchouc à sphère unique en acier inoxydable
Joint en caoutchouc flexible conçu pour les applications de couplage de pompes et de vannes
Henan Province Zhicheng Valve & Fittings Manufacturing Co.
Notre mission : Se concentrer sur les détails du produit, l'innovation continue et la satisfaction des besoins des utilisateurs
Nos valeurs : Intégrité et standardisation, coopération et partenariats gagnant-gagnant
Images du produit
Spécifications du produit
Composition des matériaux
| N° |
Composant |
Matériau |
| 1 |
Caoutchouc extérieur/intérieur |
NR, NBR, EPDM, SBR, BR etc. |
| 2 |
Armature |
Tissu de carte en nylon |
| 3 |
Anneau de pressurisation |
Fil d'acier |
| 4 |
Bride |
Acier au carbone Q235, acier inoxydable 304 etc. |
Conditions techniques
| Paramètre |
Type 1 |
Type 2 |
Type 3 |
| Pression de service (Kg f/cm²) |
1.0(10) |
1.6(16) |
2.5(25) |
| Pression d'éclatement (Kg f/cm²) |
2.0(20) |
3.0(30) |
4.5(45) |
| Valeur de vide (mmHg) |
2.0(20) |
86.7(650) |
100(750) |
| Température applicable |
-15℃ ~ +80℃ (-30℃~+150℃ spécial) |
| Milieux applicables |
Air, air comprimé, eau, eau de mer, eau chaude, huile, acide et alcali etc. |
Dimensions de connexion principales
| Diamètre nominal |
Longueur |
Déplacement axial |
Déplacement horizontal |
Angle de déflexion |
| 32 mm (1¼") |
95 mm |
Extension : 6 mm, Compression : 9 mm |
9 mm |
15° |
| 40 mm (1½") |
95 mm |
Extension : 6 mm, Compression : 10 mm |
9 mm |
15° |
| 50 mm (2") |
105 mm |
Extension : 7 mm, Compression : 10 mm |
10 mm |
15° |
| 65 mm (2½") |
115 mm |
Extension : 7 mm, Compression : 13 mm |
11 mm |
15° |
| 80 mm (3") |
135 mm |
Extension : 8 mm, Compression : 15 mm |
12 mm |
15° |
| 100 mm (4") |
150 mm |
Extension : 10 mm, Compression : 19 mm |
13 mm |
15° |
| 125 mm (5") |
165 mm |
Extension : 12 mm, Compression : 19 mm |
13 mm |
15° |
| 150 mm (6") |
180 mm |
Extension : 12 mm, Compression : 20 mm |
14 mm |
15° |
| 200 mm (8") |
210 mm |
Extension : 16 mm, Compression : 25 mm |
22 mm |
15° |
| 250 mm (10") |
230 mm |
Extension : 16 mm, Compression : 25 mm |
22 mm |
15° |
| 300 mm (12") |
245 mm |
Extension : 16 mm, Compression : 25 mm |
22 mm |
15° |
| 350 mm (14") |
255 mm |
Extension : 16 mm, Compression : 25 mm |
22 mm |
15° |
| 400 mm (16") |
255 mm |
Extension : 16 mm, Compression : 25 mm |
22 mm |
15° |
| 450 mm (18") |
255 mm |
Extension : 16 mm, Compression : 25 mm |
22 mm |
15° |
| 500 mm (20") |
255 mm |
Extension : 16 mm, Compression : 25 mm |
22 mm |
15° |
| 600 mm (24") |
260 mm |
Extension : 16 mm, Compression : 25 mm |
22 mm |
15° |
| 700 mm (28") |
260 mm |
Extension : 16 mm, Compression : 25 mm |
22 mm |
15° |
| 800 mm (32") |
260 mm |
Extension : 16 mm, Compression : 25 mm |
22 mm |
15° |
| 900 mm (36") |
260 mm |
Extension : 16 mm, Compression : 25 mm |
22 mm |
15° |
| 1000 mm (40") |
260 mm |
Extension : 18 mm, Compression : 26 mm |
24 mm |
15° |
| 1200 mm (48") |
260 mm |
Extension : 18 mm, Compression : 26 mm |
24 mm |
15° |
| 1400 mm (56") |
350 mm |
Extension : 20 mm, Compression : 28 mm |
26 mm |
15° |
| 1600 mm (64") |
350 mm |
Extension : 25 mm, Compression : 35 mm |
30 mm |
10° |
| 1800 mm (72") |
350 mm |
Extension : 25 mm, Compression : 35 mm |
30 mm |
10° |
| 2000 mm (80") |
420 mm |
Extension : 25 mm, Compression : 35 mm |
30 mm |
10° |
| 2200 mm (88") |
420 mm |
Extension : 25 mm, Compression : 35 mm |
30 mm |
10° |
| 2400 mm (96") |
420 mm |
Extension : 25 mm, Compression : 35 mm |
30 mm |
10° |
| 2600 mm (104") |
450 mm |
Extension : 25 mm, Compression : 35 mm |
30 mm |
10° |
| 2800 mm (112") |
450 mm |
Extension : 25 mm, Compression : 35 mm |
30 mm |
10° |
| 3000 mm (120") |
500 mm |
Extension : 25 mm, Compression : 35 mm |
30 mm |
10° |
Pour un devis rapide, veuillez fournir :
- Type de fluide circulant dans le joint d'expansion en caoutchouc (eau, huile, etc.)
- Diamètre nominal du joint d'expansion en caoutchouc
- Type de joint d'expansion en caoutchouc (forme égale ou réductrice)
- Matériau du caoutchouc et de la bride (EPDM, acier inoxydable, etc.)
- Norme de bride (ANSI, DIN, etc.)
- Pression nominale (150lb, 300lb, etc.)
- Longueur de la sphère en caoutchouc
- Quantité totale requise
Avantages du produit
- Excellente résistance à la pression grâce à une structure sphérique d'une super stabilité contre la pression interne et un renforcement spécial solide
- Absorption supérieure des vibrations, du bruit et des chocs
- Compense les plus grands allongements, compressions, mouvements latéraux et angulaires
Classification des produits
Plusieurs catégories disponibles au choix
Emballage et livraison
Options d'expédition :
- FedEx/DHL/UPS/TNT pour les échantillons - Service porte à porte
- Par avion ou par mer pour les marchandises en lot (LCL/FCL) - Réception à l'aéroport/port
- Expéditeurs spécifiés par le client ou méthodes d'expédition négociables
Adhère strictement au système de gestion de la qualité ISO9001:2015, détient la "Licence de fabrication d'équipements spéciaux" délivrée par l'Administration d'État pour la réglementation du marché, les produits sont conformes à la norme nationale GB/T 12465-2003, peuvent être appliqués en toute sécurité à divers systèmes de tuyauterie sous pression, ont passé la certification CE de l'UE et respectent les normes de l'UE telles que EN 1092-1 et EN 14001. Possède plusieurs modèles d'utilité nationaux.
Foire aux questions
Q : Pouvez-vous fabriquer le produit selon les exigences du client ?
R : Oui, nous pouvons le fabriquer selon vos exigences exactes.
Q : Quelles sont vos conditions de paiement ?
R : T/T (30% d'acompte, le solde de 70% sera payé avant la livraison), L/C à vue.
Q : Où est votre port de chargement le plus proche ?
R : Shanghai, Qingdao ou Tianjin, Chine.
Q : Comment pouvez-vous garantir la qualité ou une garantie ?
R : En cas de problèmes de qualité pendant l'utilisation, tous les produits peuvent être retournés ou selon les demandes du consommateur.
Q : Acceptez-vous les commandes en petite quantité ?
R : Bien sûr que nous le faisons.
Q : Et quel est votre délai d'expédition et de livraison ?
R : Par mer ou par avion. Normalement 7 à 14 jours pour la livraison, selon la quantité de votre commande. Veuillez envoyer vos besoins détaillés ci-dessous et obtenir une réponse rapide !
